Spínač ventilátora s LM311
Moja dávna prvotina na vyskúšanie homodomo osvitky. Dnes (2011) by som to riešil inak.
Schéma spínača ventilátora
Zapojenie je celkom jednoduché. Vyžaduje ale použitie stabilizovaného napätia, pretože som si snímač umiestnil smerom k plusovému napájaniu a na neinvertujúcom vstupe tiež nemám hodnotu napätia opretnú o nejaké referenčné napätie. Nie je to atómová ponorka tak som na nejakú zásadnú presnosť kašlal. Základom je komparátor kde na jednom neinvertujúcom vstupe mám napätie dané rezistormi R2,R3 a bežcom trimru R1. Hodnoty rezistorov závisia od čidla NTC. Prípadne je možné vyhodiť rezistory R2,R3 úplne. Rezistory R4,R5 tvoria napäťový delič u ktorého sa napätie posúva podľa odporu NTC ktorý sa pripája na konektor JP2, čiže paralelne k R4 a stred deliča sa následne pripája na invertujúci vstup LM311. Rezistor R6 je niečo ako "pull up", keďže však gate T1 nie je nijako ochránený pred pepätím, nesmie byť napájanie prekročené v tomto prípade nad hodnotu Ugs IRF540 čo je 20V. Pokiaľ je nutné ísť s napätím vyššie, bude nutné zaradiť paralelne k C4 zenerovu diodu na cca 15V. Potom je následné obmedzenie samotným LM311 kde by sme nemali prekročiť 30V. Čiže je možné so zenerkou prevádzkovať aj 24V ventilátory. R4 je spätná vezba ktorá mi zabezpečuje hysteréziu, pretože ja si obvykle nastavujem spínač tak aby ventilátor stál do teploty cca 60 stupňov celzia a keď zopne, tak bude fúkať až pokiaľ sa čidlo neschladí na nejakých 30 stupňov. Oproti regulátorom ktoré stále pomaly točia ventilátor aj keď zariadenie je studené alebo vlažné som si od spínača sľuboval hlavne to ticho keď mi napríklad ide v miestnosti slabúčko zosilňovač na 45 st. celzia a ventilátor by rušil. Keď mám však zosilovaču vykúrené a všetko reve, je už jedno či ventilátory hučia alebo nie.
Celé to mám na jednej DPS s konektorom do ďalšej DPS. Bohužiaľ som si vtedy zakúpil ako DPS nejaký "papundekel", takže po vyleptaní 4 ks som prišiel na to že strihať tento "matroš" nožnicami na plech nie je dobrý nápad...

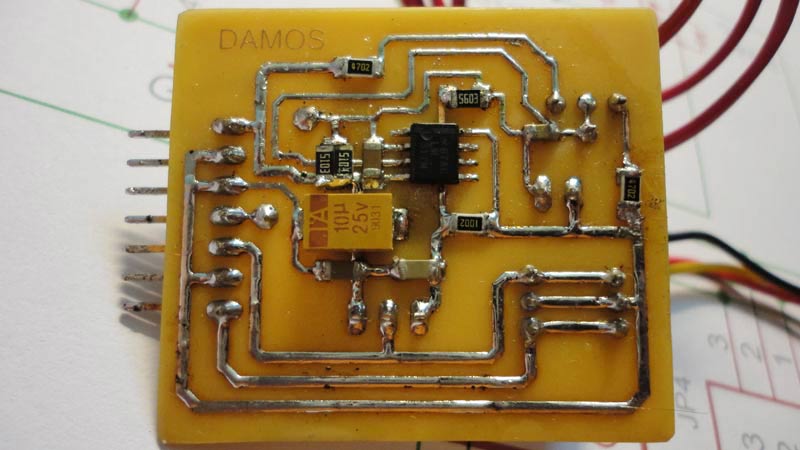

Osadená DPS

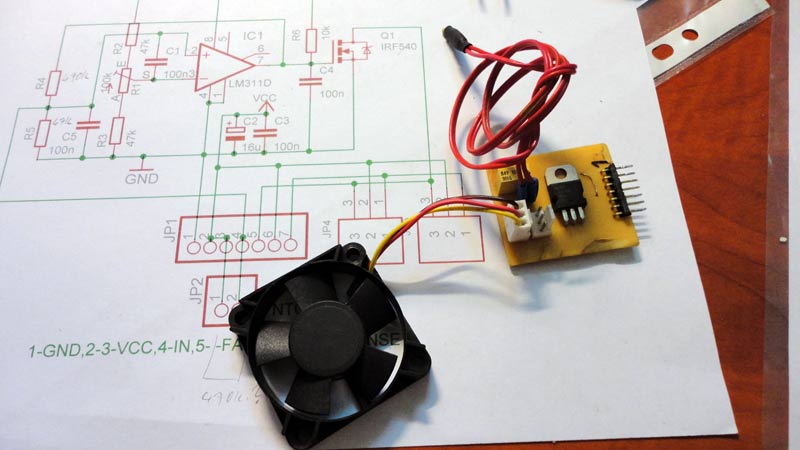

Celkový pohľad

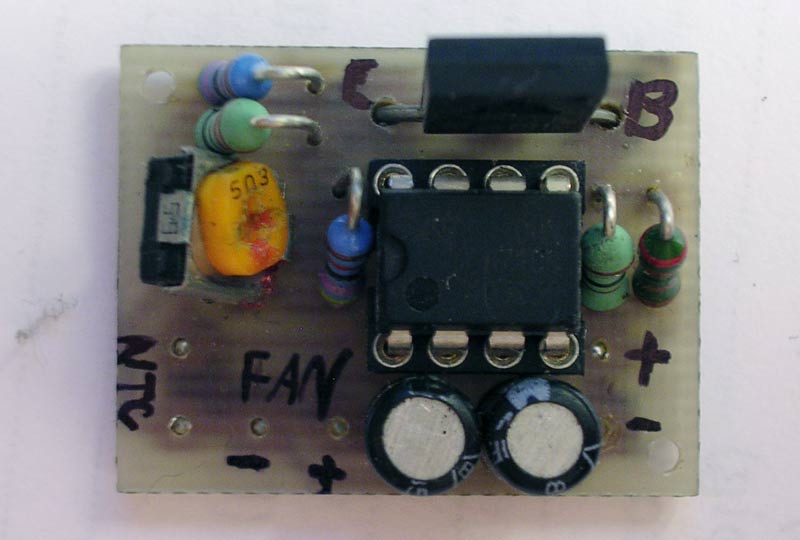

Predchodca zo šuflíkových zásob
